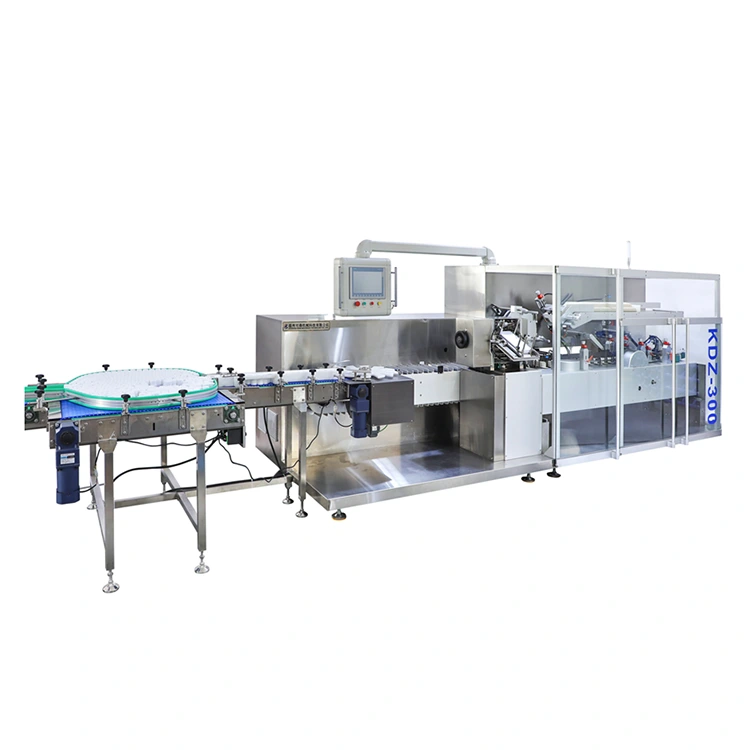

Automatisk medicinflaske kartonmaskine

Automatic Medicine flaskekartoneringsmaskinen er en højhastigheds automatisk kartoneringsmaskine udviklet til farmaceutiske flasker og andre emballerede produkter, der kan skifte eller rulle under transport. Runde flasker kan nemt ændre position på en konventionel transportør, mens firkantede og uregelmæssige flasker kan komme ind i kartonafsnittet med inkonsekvent orientering. KDZ-300 bruger servostyret indeksering og justerbar adskillelse til at lede produkter til en stabil fodringsposition, før de skubbes ind i kartoner.

Maskinen kombinerer produktfremføring, kartonfremføring, kartonformning, flaskeindsættelse, folderhåndtering, klapfoldning og kartonlukning i én kontinuerlig proces. Den kan også forbindes med eksisterende udstyr til dækning, mærkning og kontrolveje, hvilket gør det muligt for kartoner at blive en del af en integreret farmaceutisk pakkelinje.

Servostyret fodring til ustabile flaskeformer

Flaskehåndtering er en af ​​de vigtigste overvejelser ved automatisering af farmaceutisk kartonering. Runde beholdere kan rulle under overførsel, mens uregelmæssige flasker kan rotere eller bevæge sig væk fra deres tilsigtede position.

Automatic Medicine flaskekartoneringsmaskinen bruger et servodrevet indekseringssystem med justerbare flaskeseparatorer til at regulere produktafstanden og styre flaskerne mod kartoneringssektionen. Denne kontrollerede fodringsmetode hjælper med at reducere manglende fodring, forkert placering og afbrydelser forårsaget af ustabil flaskebevægelse.

For produktionslinjer, der kræver højere output, er en højhastigheds servokonfiguration tilgængelig med en målkapacitet på op til 300 kasser/min, afhængigt af flaske, karton og fodringsbetingelser.

Velegnet til runde, firkantede og uregelmæssige flasker

Maskinen er designet omkring forskellige flaskegeometrier i stedet for at stole på et enkelt fast produktformat. Fødemekanismen kan konfigureres i henhold til størrelsen, formen og orienteringen af ​​de produkter, der pakkes.

Typiske anvendelser omfatter:

● Medicinflasker

● Runde medicinflasker

● Firkantede plast- eller glasflasker

● Flasker med uregelmæssig form

● Ampuller og relaterede emballerede produkter

● Forfyldte produkter

● Blisterbakker og medicintavler af aluminium-plast

● Udvalgte sundhedsprodukter

Til et nyt projekt anbefaler KEDE at levere flaskeprøver eller tegninger, så fodrings- og kartonkonfigurationen kan evalueres før produktion.

Automatisk kartoneringsproces

Maskinen integrerer flere pakketrin i en kontinuerlig driftssekvens:

Produktfremføring → Servoindeksering → Kartonfremføring → Kartonformning → Produktskubning → Foldeindsættelse → Klapfoldning → Kartonlukning

Yderligere funktioner såsom batchnummerprægning, produktdetektering og afvisning kan indbygges i henhold til produktionslinjekravene.

En roterende afledningsmekanisme kan også konfigureres på transportøren, hvor produktadskillelse eller udledningskontrol er påkrævet.

Tekniske specifikationer

Integration med Pharmaceutical Packaging Lines

Automatic Medicine flaskekartoneringsmaskinen kan konfigureres til at arbejde med eksisterende opstrømsudstyr via transportbåndsgrænseflader. Dette gør det muligt for farmaceutiske producenter at reducere manuel produktoverførsel og opretholde et kontinuerligt materialeflow.

En typisk linje kan omfatte:

Flaskepåfyldning → Låg → Mærkning → Kontrolvejning → Flaskefodring → Kartonering → Kodning → Inspektion

Selve arrangementet kan justeres i henhold til kundens eksisterende udstyr, tilgængelig gulvplads og påkrævet produktionsrækkefølge.

KEDE kan vurdere:

● Transportørhøjde

● Produktoverførselsretning

● Flaskeretning

● Foderafstand

● Akkumuleringskrav

● Upstream og downstream maskingrænseflader

Dette gør KDZ-300 velegnet til både nye automatiserede linjer og pakkelinjeopgraderinger.

Karton og produktkonfiguration

Standard Automatic Medicine flaskekartoneringsmaskine understøtter kartoner inden for det specificerede størrelsesområde, mens fodrings- og kartonhåndteringssektionerne kan evalueres for specielle emballageformater.

Særlige kartonstrukturer, pladefinish og lukningskrav bør bekræftes under den tekniske designfase.

Valgfri funktioner

Automatic Medicine flaskekartoneringsmaskinen kan konfigureres med yderligere moduler i henhold til pakkeprocessen.

Valgfrie moduler kan indbygges i maskinens styresystem i henhold til den valgte konfiguration.

HMI og opskriftsstyring

Maskinen kan bruge en HMI-baseret kontrolgrænseflade til driftsparametre, produktindstillinger og maskinstyring.

For kunder, der anvender flere produktformater, kan opbevaring af opskrifter forenkle overgangen mellem etablerede flaske- og kartonspecifikationer.

Interfacet kan også konfigureres til forskellige sprog, herunder:

Engelsk, spansk, fransk, arabisk og russisk.

Hvor specifikationer er bekræftet inden forsendelse, kan KEDE forberede relevante produkt- og kartonindstillinger på forhånd.

Farmaceutisk emballagehygiejne

Maskinen anvender rustfri stålkonstruktion til hovedmaskinens struktur, hvilket understøtter applikationer, hvor renlighed og tilgængelige maskinoverflader er vigtige.

Dens design er beregnet til farmaceutiske emballagemiljøer og kan konfigureres omkring hygiejnekravene i kundens produktionsproces.

KEDE leverer CE-certificering og ISO 9001 kvalitetsstyringssystemcertificering, med maskintest og teknisk dokumentation tilgængelig for oversøiske projekter.

Fremstilling og test

KEDE fremstiller automatiseret pakkeudstyr med kapaciteter, der dækker mekanisk bearbejdning, maskinsamling, elektrisk integration og funktionstest.

Maskinfremstillingsprocessen omfatter:

Engineering Design → Strukturel fremstilling → Præcisionsbearbejdning → Undermontering → Elektrisk og pneumatisk installation → Slutmontering → Funktionstest

Før forsendelse kan maskinens drift kontrolleres gennem tørkørsel, kartonfremføring, produktfremføring, foldning og lukning, hastighedstest og sikkerhedsverifikation.

Ved skræddersyede projekter kan KEDE også køre kundens egentlige flasker og kartoner inden levering. Dette gør det muligt at vurdere fodrings- og kartoneringsydelse ved hjælp af de materialer, der vil blive brugt i produktionen.

FAQ

Hvilke typer medicinflasker kan Automatic Medicine flaskekartoneringsmaskinen håndtere?

Maskinen er designet til runde, firkantede og udvalgte uregelmæssige flasker. Fodersystemet er konfigureret i henhold til flaskens dimensioner, form og påkrævet orientering.

Hvordan forhindrer KDZ-300 maskinen, at runde flasker ruller under fodring?

Et servodrevet indekseringssystem og justerbare flaskeseparatorer styrer produktafstand og placering, før flaskerne kommer ind i kartonafsnittet.

Hvad er den normale produktionshastighed?

Standarddriftsområdet er 200–280 kasser/min. En højhastigheds servoversion kan nå op til 300 kasser/min, afhængigt af produkt og emballagekonfiguration.

Kan maskinen tilsluttes vores eksisterende flaskepakkelinje?

Ja. Maskinen kan kommunikere med udstyr som kapper, etiketteringsmaskiner, kontrolvægte og transportører. Forbindelsesdetaljer bør bekræftes baseret på det eksisterende linjelayout.

Kan maskinen indsætte medicinsedler?

Ja. Et folderfolde- og indføringsmodul kan tilføjes i henhold til folderens dimensioner, foldemetode og emballagekrav.

Kan batchnumre og datoer udskrives på kartoner?

Ja. Et valgfrit inkjet-kodningssystem kan integreres i kartonlinjen til batchnumre, datoer, lotkoder og andre nødvendige oplysninger.

Kan forskellige flaske- og kartonstørrelser køres på én maskine?

Der kan rummes flere produktformater inden for det relevante maskinområde. Omskiftningskrav afhænger af flasken, kartonen og fodringskonfigurationen.

Kan KEDE teste vores produkter inden forsendelse?

Ja. Kunder kan levere produktprøver og kartoner til maskintestning. KEDE kan bruge disse materialer til at verificere fodring, positionering og kartonering før levering.
